Clases y ambientes del hormigón estructural EHE-08

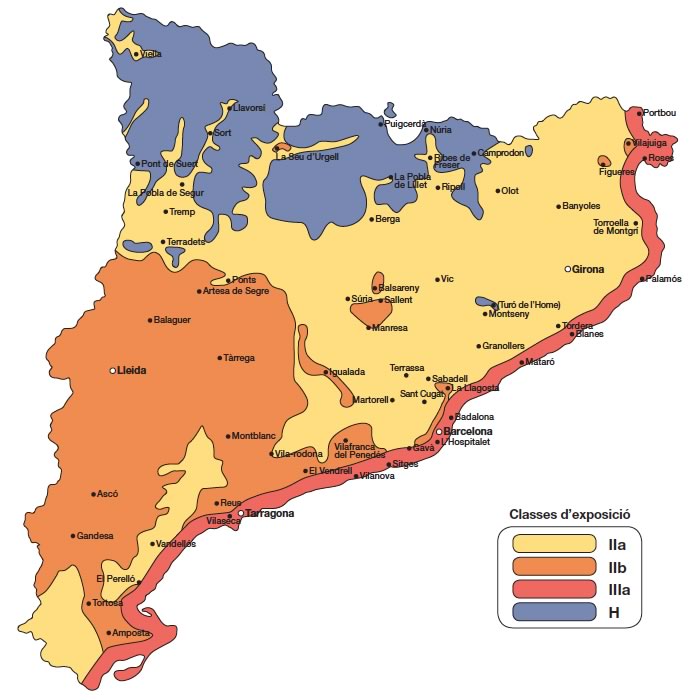

Interpretación orientativa de la tabla de ambientes de la instrucción EHE-08

Tabla 8.2.2 Clases generales de exposición relativas a la corrosión de las armaduras

Clase descripción Ejemplos
Clase Subclase Designación Tipo de proceso
No agresiva I Ninguna
  • Interiores de edificios, no sometidos a condensaciones.
  • Elementos de hormigón en masa.
  • Interiores de edificios, protegidos de la intemperie.
IIa Normal Humedad alta Corrosión de origen diferente que los cloruros
  • Interiores sometidos a humedades relativas medias/altas (>65 %) o a condensaciones.
  • Exteriores libres de cloruros y expuestos a la lluvia en zonas con una precipitación mediana anual superior a 600 mm.
  • Elementos enterrados o sumergidos.
  • Sótanos no ventilados.
  • Cimentaciones
  • Tableros y pilares de puentes en zonas con una precipitación mediana anual superior a 600 mm.
  • Elementos de hormigón en tejado de edificios.
Humedad mediana IIb Corrosión de origen diferente que los cloruros
  • Exteriores libres de cloruros, sometidos a la acción del agua de lluvia, en zonas con una precipitación mediana anual inferior a 600 mm.
  • Construcciones exteriores protegidas de la lluvia.
  • Tableros y pilares de puentes, en zonas con una precipitación mediana anual inferior a 600 mm.
Marina Aérea IIIa Corrosión por cloruros
  • Elementos de estructuras marinas, por encima del nivel de plenamar.
  • Elementos exteriores de estructuras situadas en zonas próximas a la línea de costa (a menos de 5 km).
  • Edificaciones en zonas próximas a la costa.
  • Puentes en zonas próximas a la costa.
  • Zonas aéreas de diques, muelles de pilones y otras obras de defensa litoral.
  • Instalaciones portuarias.
Submergida IIIb Corrosión por cloruros
  • Elementos de estructuras marinas submergidas permanentemente, por debajo del nivel de bajamar.
  • Zonas sumergidas de diques, muelles de pilones y otras obras de defensa litoral.
  • Fundamentos y zonas sumergidas de pilares de puentes al mar.
En zona de mareas IIIc Corrosión por cloruros
  • Elementos de estructuras marinas situadas en la zona de amplitud de marea.
  • Zonas situadas en el recorrido de la marea de diques, muelles de *pilons y otras obras de defensa litoral.
  • Zonas de pilares de puentes sobre el mar, situadas en el recorrido de la marea.
Con cloruros de origen diferente que el medio marino IV Corrosión por cloruros
  • Instalaciones no impermeabilizadas en contacto con agua que presente un alto contenido de cloruros no provenientes del medio marino.
  • Superficies expuestas a sales de deshielo no impermeabilizadas.
  • Piscinas e interiores de los edificios que las contienen.
  • Pilares de pasos superiores o pasarelas en zonas de nieve.
  • Estaciones de tratamiento de agua.

Tabla 8.2.2En Clases específicas de exposición relativas a otros procesos de deterioro diferentes de la corrosión

Clase específica de exposición Descripción Ejemplos
Clase Subclase Designación Tipos de procesos
No agressiva Débil Qa Ataque químico
  • Elementos situados en ambientes con contenido de sustancias químicas capaces de provocar la alteración del hormigón a una velocidad lenta (veáis la tabla 8.2.3.b).
  • Instalaciones industriales, con sustancias de agresividad débil de acuerdo con la tabla 8.2.3.b.
  • Construcciones cercanas en zonas industriales, con una agresividad débil de acuerdo con la tabla 8.2.3.b
Media Qb Ataque químico
  • Elementos en contacto con agua de mar.
  • Elementos situados en ambientes con contenido de sustancias químicas capaces de provocar la alteración del hormigón a una velocidad mediana (veáis la tabla 8.2.3.b)
  • Dolos, bloques y otros elementos para diques.
  • Estructuras marinas en general.
  • Instalaciones industriales con sustancias de agresividad mediana de acuerdo con la tabla 8.2.3.b.
  • Construcciones cercanas en zonas industriales, con una agresividad mediana de acuerdo con la tabla 8.2.3.b
  • Instalaciones de conducción y tratamiento de aguas residuales con sustancias de agresividad mediana de acuerdo con la tabla 8.2.3.b
Fuerte Qc Ataque químico
  • Elementos situados en ambientes con contenido de sustancias químicas capaces de provocar la alteración del hormigón a una velocidad rápida (veáis la tabla 8.2.3.b).
  • Instalaciones industriales con sustancias de agresividad alta de acuerdo con la tabla 8.2.3.b.
  • Instalaciones de conducción y tratamiento de aguas residuales con sustancias de agresividad alta de acuerdo con la tabla 8.2.3.b
  • Construcciones en proximidades de áreas industriales, con agresividad fuerte según la tabla 8.2.3.b
Con heladas Sin sales fundentes H Ataque hielo-deshielo
  • Elementos en contacto frecuente con agua o situados en zonas con una humedad relativa media ambiental en invierno superior al 75 %, y que presenten una probabilidad anual superior al 50 % de lograr temperaturas inferiores a –5 ºC al menos un golpe.
  • Construcciones en zonas de alta montaña.
  • Estaciones invernales.
Amb sals fundents F Ataque por sales fundentes
  • Elementos destinados al tráfico de vehículos o peatones en zonas con más de 5 nevadas anuales o con una temperatura mínima durante los meses de invierno de un valor mediano inferior a 0 º.
  • Tableros de puentes o pasarelas en zonas de alta montaña, en las que se utiliza sales fundentes.
Erosión E Abrasión cavitación
  • Elementos sometidos a desgaste superficial.
  • Elementos de estructuras hidráulicas en que la cota piezometrica pueda bajar por debajo de la presión del vapor de agua.
  • Pilares de puentes en caudales muy torrenciales.
  • Elementos de diques, muelles de pilones y otras obras de defensa litoral que estén sometidos a fuertes oleajes.
  • Pavimentos de hormigón.
  • Cañerías de alta presión.

30.6 Docilidad del hormigón

La docilidad del hormigón será la necesaria para que este, siguiendo los métodos de colocación y compactación previstos, rodee las armaduras sin solución de continuidad y rellene completamente los encofrados sin que se produzcan cavidades. Para valorar la docilidad del hormigón, habrá que determinar la consistencia por medio del procedimiento que se describe en el método de ensayo UNE 83313:90.
Según UNE 83313:90, la consistencia del hormigón se mide a partir del asentamiento en el cono de Abrams, expresado en números enteros en centímetros.
En el caso de hormigones destinados a la edificación, generalmente se recomienda que el asentamiento en cono de *Abrams no sea inferior a 6 cm.
Las diferentes consistencias y sus valores límite correspondientes de asentamiento en cono de Abrams serán los siguientes:



Tipo de consistencia Asentamiento en cm
Seca 0 - 2
Plástica 3 - 5
Blanda 6 - 9
Fluida 10 - 15

El límite superior de asentamiento establecido para la consistencia fluida (15 cm) se podrá sobrepasar en caso de que en la fabricación del hormigón se haga uso de aditivos superfluidificantes.
La consistencia del hormigón empleado será la que se especifique en el Pliegue de prescripciones técnicas particulares, definida por el tipo o por el valor numérico A de asentamiento en centímetros, con las tolerancias que se indican a la tabla 30.6.

Tabla 30.6 Tolerancias para la consistencia del hormigón

Consistencia definida por el tipo
Tipo de consistencia Tolerancia en cm Intervalo resultante
Seca 0 0 - 2
Plástica ±1 2 - 6
Blanda ±1 5 - 10
Fluida ±2 8 - 17
Consistencia definida por el asentamiento
Asentamiento en cm Tolerancia en cm Intervalo resultante
Entre 0 - 2 ±1 A±1
Entre 3 - 7 ±2 A±2
Entre 8 - 12 ±3 A±3

Tabla 37.3.2.A Relación máxima agua/cemento y contenido mínimo de cemento

Parámetro de dosificación Tipo de hormigón Clase de exposición
I IIa IIb IIIa IIIb IIIc IV Qa Qb Qc H F E
Relación máxima a/c masa 0,65 — — — — — — 0,50 0,50 0,45 0,55 0,50 0,50
Armado 0,65 0,60 0,55 0,50 0,50 0,45 0,50 0,50 0,50 0,45 0,55 0,50 0,50
Pretensado 0,60 0,60 0,55 0,45 0,45 0,45 0,45 0,50 0,45 0,45 0,55 0,50 0,50
Contenido mínimo de cemento (kg/m³) masa 200 — — — — — — 275 300 325 275 300 275
Armado 250 275 300 300 325 350 325 325 350 350 300 325 300
Pretensado 275 300 300 300 325 350 325 325 350 350 300 325 300

Tabla 37.3.2.B Resistencias mínimas recomendadas en función de los requisitos de durabilidad (*)

Parámetro de dosificación Tipo de hormigón Clase de exposición
I IIa IIb IIIa IIIb IIIc IV Qa Qb Qc H F E
Resistencia mínima (N/mm²) masa 20 — — — — — — 30 30 35 30 30 30
Armado 25 25 30 30 30 35 30 30 30 35 30 30 30
Pretensado 25 25 30 30 35 35 35 30 35 35 30 30 30



(*) Estos valores reflejan las resistencias que pueden esperarse a todos los efectos, cuando se emplean áridos de buena calidad y se respetan las especificaciones estrictas de durabilidad incluidas en esta Instrucción. Se trata de una tabla meramente orientativa, con el objetivo de fomentar la coherencia deseada entre las especificaciones de durabilidad y las especificaciones de resistencia. En este sentido, se recuerda que en algunas zonas geográficas en las cuales los áridos sólo pueden cumplir estrictamente las especificaciones definidas para estos en esta Instrucción, puede ser complicado obtener estos valores.
